Jak zmierzyć stery w rowerze? Poradnik S.H.I.S. i idealny dobór

Ten artykuł to kompleksowy poradnik, który krok po kroku wyjaśni, jak samodzielnie zmierzyć stery w rowerze. Dowiesz się, jak poprawnie zidentyfikować ich typ, jakich narzędzi użyć i jak odczytać standard S.H.I.S., aby bezbłędnie dobrać odpowiedni zamiennik.

Precyzyjny pomiar sterów to podstawa stabilnej jazdy

Czym grozi zły dobór sterów?

Kiedy należy pomyśleć o wymianie i pomiarze?

Stery, podobnie jak inne ruchome części roweru, z czasem ulegają zużyciu. Istnieje kilka wyraźnych objawów, które powinny skłonić Cię do ich sprawdzenia i ewentualnej wymiany:

• Wyczuwalne luzy: Jeśli podczas hamowania przednim hamulcem, trzymając jedną ręką za mostek, a drugą za rurę sterową przy główce ramy, czujesz ruch lub stukanie, to znak, że stery mają luz.
• Skrzypienie lub chrobotanie: Dźwięki dochodzące z okolic główki ramy podczas skręcania kierownicą mogą świadczyć o zabrudzeniu lub zużyciu łożysk.
• Trudności w płynnym obracaniu kierownicą: Jeśli kierownica obraca się z oporem, "przeskakuje" w pewnych punktach lub nie wraca swobodnie do pozycji centralnej, łożyska sterów mogą być uszkodzone lub zatarte.
• Widoczne uszkodzenia: Pęknięcia, wgniecenia lub korozja na miskach sterów to oczywisty sygnał do ich wymiany.

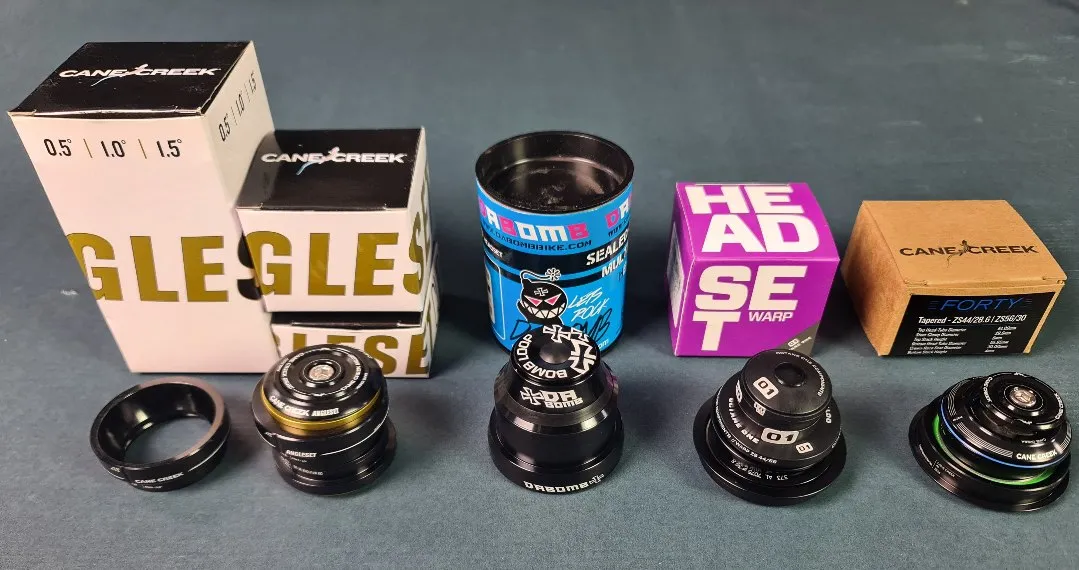

Rozpoznaj typ sterów w rowerze przed pomiarem

Stery klasyczne (gwintowane) vs. A-head jak je odróżnić na pierwszy rzut oka?

Zanim przystąpisz do jakichkolwiek pomiarów, kluczowe jest rozpoznanie podstawowego typu sterów w Twoim rowerze. Na polskim rynku dominują dwa główne systemy: stery klasyczne (gwintowane) oraz stery A-head (bezgwintowe). Stery gwintowane są zazwyczaj spotykane w starszych modelach rowerów, rowerach miejskich, trekkingowych niższej klasy, a także w niektórych rowerach retro. Charakteryzują się tym, że rura sterowa widelca jest zakończona gwintem, na który nakręca się nakrętki mocujące mostek i regulujące luz. Mostek w tym systemie jest zazwyczaj wpuszczany w rurę sterową. Z kolei stery A-head to standard we współczesnych rowerach górskich, szosowych, gravelowych. Ich rura sterowa jest gładka, bez gwintu. Mostek zaciskany jest na rurze sterowej od zewnątrz, a luz sterów reguluje się za pomocą śruby w top capie (kapslu) na szczycie mostka. Różnice te są zazwyczaj widoczne na pierwszy rzut oka i pozwalają szybko określić, z jakim systemem masz do czynienia.

Świat sterów A-head: Zewnętrzne (EC), półzintegrowane (ZS) czy zintegrowane (IS)?

Jeśli Twój rower wyposażony jest w stery A-head, musisz zidentyfikować jeden z trzech głównych typów montażu łożysk, co jest kluczowe dla dalszych pomiarów i doboru:

• EC (External Cup Zewnętrzne miski): W tym typie łożyska wraz z miskami są w całości osadzone na zewnątrz główki ramy. Miski są widoczne i wystają ponad i poniżej główki ramy. To najstarszy typ sterów A-head, często spotykany w starszych rowerach górskich.
• ZS (Zero Stack / Półzintegrowane): Ten standard jest bardzo popularny. Miski sterów są wciśnięte w główkę ramy, a łożyska schowane są w jej wnętrzu. Na zewnątrz główki ramy widoczne są jedynie bardzo niskie kołnierze misek. Daje to bardziej estetyczny i zintegrowany wygląd.
• IS (Integrated / Zintegrowane): W tym przypadku łożyska osadza się bezpośrednio w specjalnie uformowanych, precyzyjnie obrobionych gniazdach w główce ramy, bez użycia dodatkowych misek. Ten typ jest najlżejszy i najbardziej "czysty" wizualnie, ale wymaga precyzyjnej obróbki ramy.

Czy Twój rower ma główkę typu Tapered? Kluczowy element nowoczesnych ram

W nowoczesnych rowerach, zwłaszcza górskich, szosowych i gravelowych, coraz częściej spotykamy się z główkami ramy typu Tapered, czyli stożkowymi. Oznacza to, że rura sterowa widelca ma zmienną średnicę jest szersza na dole (zazwyczaj 1.5 cala) i węższa na górze (najczęściej 1 1/8 cala). Główka ramy również jest odpowiednio uformowana, aby pomieścić taką rurę sterową. Rozpoznanie główki Tapered jest absolutnie kluczowe, ponieważ wymaga sterów o dwóch różnych wymiarach misek lub łożysk innej średnicy na górze, innej na dole. Taka konstrukcja znacznie zwiększa sztywność przodu roweru, poprawiając precyzję prowadzenia i kontrolę, co jest szczególnie ważne w wymagających warunkach.

Niezbędne narzędzia do precyzyjnego pomiaru sterów

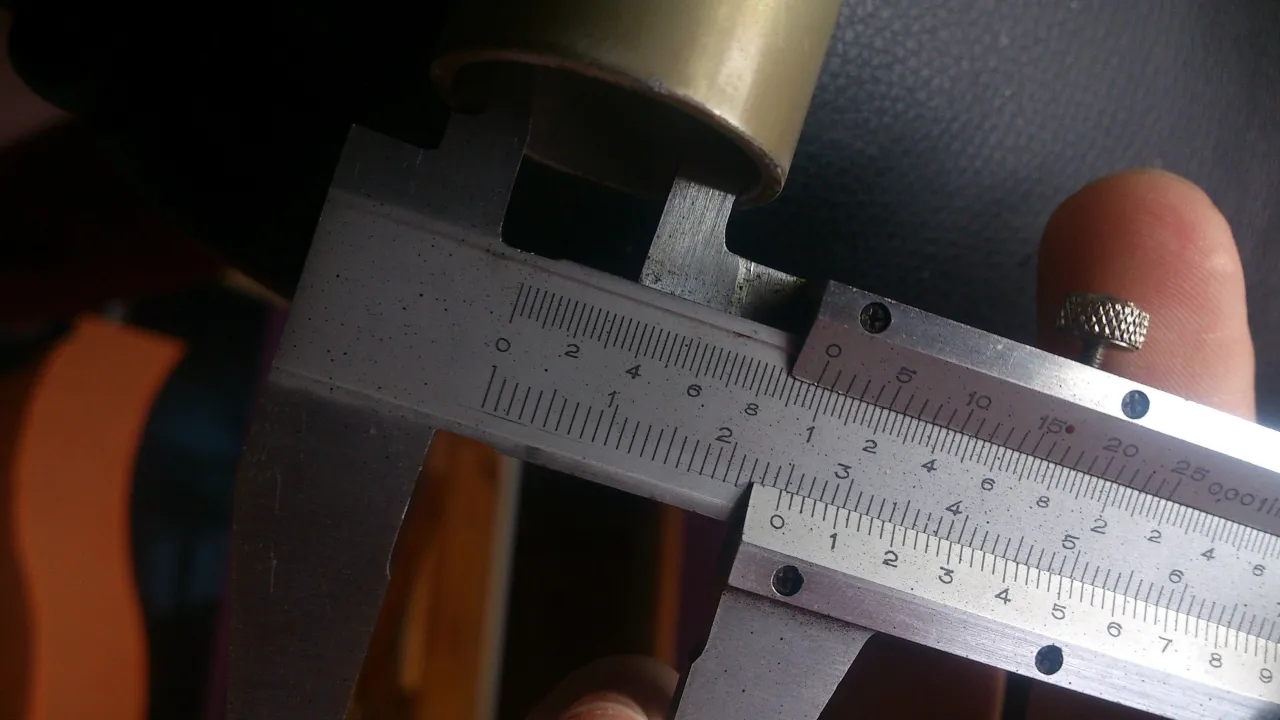

Suwmiarka Twoje najważniejsze narzędzie

Jeśli chodzi o pomiar sterów, suwmiarka jest absolutnie niezbędna. Nie ma tu miejsca na "oko" czy "na linijkę". Precyzja jest kluczowa, ponieważ różnice rzędu milimetra, a nawet ułamka milimetra, decydują o tym, czy stery będą pasować. Ja osobiście rekomenduję suwmiarkę elektroniczną, ponieważ jest łatwa w odczycie i zazwyczaj oferuje większą dokładność. Linijka, miarka krawiecka czy nawet taśma miernicza są całkowicie niewystarczające. Pamiętaj, że stery to precyzyjny mechanizm, a ich prawidłowe osadzenie gwarantuje bezpieczeństwo i długowieczność roweru.

Podstawowe klucze do demontażu widelca

Do demontażu widelca i starych sterów będziesz potrzebować kilku podstawowych narzędzi, które prawdopodobnie masz już w swoim warsztacie rowerowym:

• Klucze imbusowe: Najczęściej 4, 5 lub 6 mm do poluzowania śrub mostka i śruby top capu (kapsla) w systemie A-head.
• Klucze płaskie: W przypadku sterów gwintowanych będziesz potrzebować specjalnych, cienkich kluczy płaskich (najczęściej 32 lub 36 mm), aby odkręcić nakrętki kontrujące.
• Śrubokręt płaski: Czasem przydaje się do delikatnego podważenia misek lub uszczelek, ale należy to robić z dużą ostrożnością, aby nie uszkodzić ramy.

Jak zmierzyć stery krok po kroku? Kompletny przewodnik

Zanim przystąpisz do pomiarów, upewnij się, że masz przygotowane wszystkie narzędzia i odpowiednio oświetlone miejsce pracy. Pamiętaj o bezpieczeństwie i dokładności.

Krok 1: Bezpieczny demontaż widelca i starych sterów

1. Poluzuj śruby mostka: Za pomocą klucza imbusowego poluzuj dwie śruby na mostku, które zaciskają go na rurze sterowej widelca. Nie odkręcaj ich całkowicie, wystarczy, że mostek będzie swobodny.
2. Zdejmij top cap (kapsel): Odkręć śrubę mocującą top cap na szczycie mostka. Zdejmij top cap i ewentualne podkładki dystansowe.
3. Wyjmij widelec: Ostrożnie wyciągnij widelec z główki ramy. Bądź przygotowany na to, że łożyska lub miski sterów mogą wypaść. Zabezpiecz je, aby się nie pogubiły. W przypadku sterów gwintowanych, najpierw odkręć nakrętkę kontrującą i górną miskę, a następnie wyjmij widelec.
4. Usuń stare komponenty: Jeśli stery mają być wymienione, usuń wszystkie stare miski, łożyska i bieżnię dolnego łożyska z widelca. Możesz potrzebować specjalnych narzędzi do wybicia misek, ale często da się to zrobić delikatnie młotkiem i odpowiednim prętem.

Krok 2: Mierzenie wewnętrznej średnicy główki ramy (góra)

Po usunięciu wszystkich komponentów sterów, Twoim pierwszym zadaniem jest zmierzenie wewnętrznej średnicy główki ramy na górze. Weź suwmiarkę i przyłóż jej szczęki do wewnętrznych krawędzi otworu główki ramy, w miejscu, gdzie osadzane są miski lub łożyska. Upewnij się, że pomiar jest prostopadły do osi ramy i wykonany w kilku punktach, aby wykluczyć ewentualne nierówności. Zapisz ten wymiar z dokładnością do dziesiątych części milimetra (np. 44.0 mm).

Krok 3: Mierzenie wewnętrznej średnicy główki ramy (dół) kluczowe przy Tapered!

Następnie zmierz wewnętrzną średnicę główki ramy na dole. Ten pomiar jest szczególnie istotny, jeśli podejrzewasz, że masz do czynienia z główką typu Tapered. W przypadku Tapered, dolna średnica będzie wyraźnie większa niż górna (np. 49.0 mm zamiast 44.0 mm). Ponownie, użyj suwmiarki, przykładając ją precyzyjnie do wewnętrznych krawędzi dolnego otworu. Dokładność jest tu kluczowa, zwłaszcza że to właśnie dolne łożysko często przyjmuje największe obciążenia.

Krok 4: Mierzenie zewnętrznej średnicy rury sterowej widelca

Teraz przejdź do widelca. Zmierz zewnętrzną średnicę rury sterowej widelca. Przyłóż szczęki suwmiarki do gładkiej części rury sterowej, tuż pod miejscem, gdzie osadza się dolne łożysko lub bieżnię. Ten wymiar jest stały dla danej rury sterowej (np. 28.6 mm dla 1 1/8 cala lub 40.0 mm dla 1.5 cala). Pamiętaj, aby mierzyć w kilku miejscach, aby upewnić się co do dokładności.

Krok 5 (dla zaawansowanych): Sprawdzanie wymiarów i kątów łożysk w sterach zintegrowanych (IS)

W przypadku sterów zintegrowanych (IS), gdzie łożyska osadzane są bezpośrednio w ramie, oprócz średnic, kluczowe są także wymiary i kąty przylgni łożysk. Najczęściej spotykane kąty to 36°/45° lub 45°/45°. Kąty te odnoszą się do ścięć na wewnętrznej i zewnętrznej krawędzi łożyska. Aby je sprawdzić, potrzebujesz specjalistycznych narzędzi do pomiaru kątów lub musisz dokładnie odczytać oznaczenia na starych łożyskach. To jest już bardziej zaawansowany poziom identyfikacji, ale niezwykle ważny dla prawidłowego działania sterów IS.

System S.H.I.S. Odkoduj oznaczenia i wybierz idealne stery

Po wykonaniu wszystkich pomiarów, czas na ich interpretację za pomocą znormalizowanego systemu identyfikacji sterów, czyli S.H.I.S. (Standardized Headset Identification System). To uniwersalny język, który pozwala bezbłędnie dobrać nowe stery.

Co oznaczają skróty EC, ZS, IS?

Jak już wspomniałem, te skróty opisują typ montażu sterów w ramie:

• EC (External Cup): Oznacza stery z miskami zewnętrznymi. Miski i łożyska są widoczne na zewnątrz główki ramy.
• ZS (Zero Stack / Półzintegrowane): Wskazuje na stery półzintegrowane. Miski są wciśnięte w główkę ramy, a łożyska schowane są w jej wnętrzu.
• IS (Integrated / Zintegrowane): Odnosi się do sterów zintegrowanych, gdzie łożyska osadzane są bezpośrednio w specjalnych gniazdach w ramie, bez dodatkowych misek.

Jak czytać kod? Analiza przykładu: ZS44/28.6 | EC49/40

Przyjrzyjmy się przykładowemu kodowi S.H.I.S.: ZS44/28.6 | EC49/40. Ten kod opisuje stery do ramy typu Tapered, z różnymi standardami na górze i na dole:

• ZS44/28.6: To oznaczenie górnej części sterów.
  • ZS informuje nas, że jest to typ półzintegrowany (Zero Stack).
  • 44 to średnica wewnętrzna główki ramy na górze, mierzona w milimetrach (44 mm).
  • 28.6 to zewnętrzna średnica rury sterowej widelca, która pasuje do górnego łożyska (28.6 mm, czyli 1 1/8 cala).
• EC49/40: To oznaczenie dolnej części sterów.
  • EC wskazuje, że jest to typ z miską zewnętrzną (External Cup).
  • 49 to średnica wewnętrzna główki ramy na dole, mierzona w milimetrach (49 mm).
  • 40 to zewnętrzna średnica rury sterowej widelca, która pasuje do dolnego łożyska (40 mm, czyli 1.5 cala).

Jak widać, kod ten precyzyjnie opisuje wszystkie niezbędne wymiary i typy montażu, eliminując ryzyko błędu.

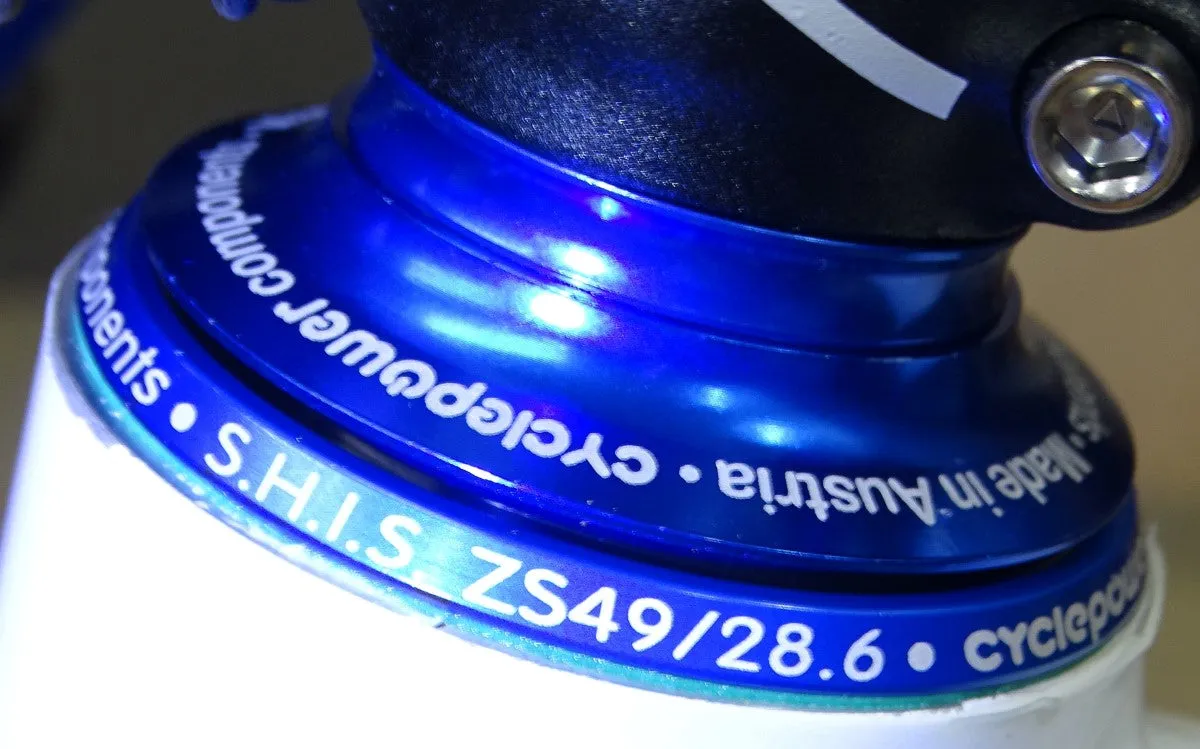

Gdzie szukać oznaczeń S.H.I.S. na starych komponentach?

Zanim zabierzesz się za demontaż, zawsze warto sprawdzić, czy producent nie ułatwił Ci zadania. Często na miskach sterów, na samych łożyskach, a nawet na bieżni dolnego łożyska, znajdują się fabryczne oznaczenia S.H.I.S. lub po prostu wymiary. Mogą być one wytłoczone lub nadrukowane. Jeśli je znajdziesz, masz już gotowy kod, co znacznie przyspieszy proces doboru nowych sterów. Warto poświęcić chwilę na dokładne obejrzenie wszystkich elementów przed ich usunięciem.

Najpopularniejsze standardy sterów w Polsce

Jako Fryderyk Walczak, mogę z całą pewnością stwierdzić, że na polskim rynku rowerowym dominują dwa główne standardy sterów, choć warto wiedzieć, że istnieją też inne, mniej popularne rozwiązania.

Klasyk gatunku: Prosta rura sterowa 1 1/8 cala

Standard prostej rury sterowej o średnicy 1 1/8 cala (czyli 28,6 mm) to prawdziwy klasyk, który wciąż jest bardzo często spotykany. Znajdziesz go w wielu rowerach starszej generacji, a także w nowych modelach z niższej i średniej półki cenowej zarówno w rowerach górskich, trekkingowych, jak i miejskich. Jest to prosty i sprawdzony system, który przez lata doskonale spełniał swoje zadanie. W tym przypadku zarówno górne, jak i dolne łożysko (lub miska) mają tę samą średnicę wewnętrzną, dopasowaną do rury sterowej 28,6 mm.

Dominator rynku: Stery Tapered 1 1/8” 1.5”

Obecnie bezapelacyjnym dominatorem na rynku, szczególnie w rowerach wyższej klasy, stały się stery Tapered (stożkowe). Charakteryzują się one rurą sterową o zmiennej średnicy: 1 1/8 cala (28,6 mm) na górze i 1.5 cala (40 mm) na dole. Ten standard szybko zyskał popularność w nowoczesnych rowerach górskich, szosowych i gravelowych. Dlaczego? Ponieważ znacząco zwiększa sztywność całego układu kierowniczego, co przekłada się na lepszą precyzję prowadzenia, większą wytrzymałość i lepszą kontrolę nad rowerem, zwłaszcza w trudnych warunkach terenowych czy przy dynamicznej jeździe. Jeśli masz nowoczesny rower, z dużą dozą prawdopodobieństwa masz właśnie stery Tapered.

Mniej popularne, ale wciąż obecne standardy

Warto również wspomnieć, że istnieją inne, mniej popularne standardy sterów, takie jak starsze 1-calowe (25.4 mm) rury sterowe (głównie w rowerach szosowych vintage lub dziecięcych) czy też specyficzne rozwiązania producentów. Jednak w kontekście najczęściej spotykanych rowerów na polskim rynku, skupienie się na 1 1/8 cala i Tapered jest w zupełności wystarczające do prawidłowego doboru sterów.

Pomiar wykonany! Jak bezbłędnie wybrać nowe stery?

Wykorzystaj swoje notatki i kod S.H.I.S. do znalezienia idealnego modelu

Gratulacje! Jeśli wykonałeś wszystkie pomiary i odczytałeś (lub stworzyłeś) kod S.H.I.S., jesteś w posiadaniu wszystkich niezbędnych informacji. Teraz nadszedł czas, aby wykorzystać te dane do znalezienia idealnych sterów. Wejdź na stronę dowolnego sklepu rowerowego online lub udaj się do stacjonarnego serwisu. Wyszukaj stery, posługując się kodem S.H.I.S. lub podając poszczególne wymiary. Większość producentów i sprzedawców używa tego systemu, co gwarantuje, że znajdziesz kompatybilny model. Nie bój się dopytywać sprzedawców podanie im kodu S.H.I.S. znacznie ułatwi im pomoc w doborze.

Łożyska maszynowe czy kulkowe co będzie lepszym wyborem?

Przy wyborze nowych sterów często stajemy przed dylematem: łożyska maszynowe czy kulkowe? Z mojego doświadczenia wynika, że łożyska maszynowe (uszczelnione) są zdecydowanie lepszym wyborem dla większości użytkowników. Są one trwalsze, lepiej uszczelnione przed brudem i wodą, co przekłada się na dłuższą żywotność i rzadszą konieczność serwisu. Co więcej, ich ewentualna wymiana jest zazwyczaj prostsza wystarczy wymienić całe łożysko. Łożyska kulkowe (luźne kulki lub w wiankach) są tańsze, ale wymagają częstszego serwisu (czyszczenia i smarowania) oraz są bardziej podatne na uszkodzenia i zanieczyszczenia. Jeśli zależy Ci na bezproblemowej eksploatacji i trwałości, postaw na łożyska maszynowe.

Przeczytaj również: Bieganie na bieżni dla początkujących: plan na 1. miesiąc. Zacznij dziś!

Uniknij frustracji: Najczęstsze błędy przy mierzeniu sterów

Chociaż proces pomiaru sterów wydaje się prosty, łatwo o błędy, które mogą prowadzić do frustracji i niepotrzebnych wydatków. Oto najczęstsze pułapki, których należy unikać.

Błąd nr 1: Mierzenie linijką zamiast suwmiarką

To chyba najpowszechniejszy błąd, jaki widzę. Użycie linijki, miarki czy taśmy mierniczej do pomiaru średnic jest niedopuszczalne. Stopy procentowe, a nawet dziesiąte części milimetra, mają tu kolosalne znaczenie. Linijka nie jest w stanie zapewnić takiej precyzji, co niemal na pewno doprowadzi do błędnych pomiarów i w konsekwencji do zakupu niepasujących sterów. Zawsze, ale to zawsze, używaj precyzyjnej suwmiarki. To inwestycja, która szybko się zwróci.

Błąd nr 2: Pomijanie pomiaru dolnej części główki ramy

Wielu początkujących mechaników skupia się tylko na górnej części sterów, zapominając o dolnej. Jest to poważny błąd, zwłaszcza w dobie coraz popularniejszych ram Tapered. Pominięcie pomiaru dolnej średnicy główki ramy oznacza, że nie będziesz w stanie prawidłowo zidentyfikować sterów stożkowych, co uniemożliwi dobór odpowiedniego zestawu. Zawsze mierz zarówno górną, jak i dolną średnicę wewnętrzną główki ramy.

Błąd nr 3: Ignorowanie standardu S.H.I.S. i kupowanie "na oko"

Próba zakupu sterów "na oko", bazując jedynie na ogólnym wyglądzie lub przybliżonych wymiarach, to prosta droga do zakupu niekompatybilnych części. System S.H.I.S. został stworzony właśnie po to, aby wyeliminować takie błędy. Ignorowanie go to jak próba złożenia mebli bez instrukcji. S.H.I.S. to uniwersalny język, który gwarantuje, że jeśli poprawnie odczytasz kod, dobierzesz idealnie pasujące stery, niezależnie od producenta. Zawsze korzystaj z tego systemu to Twój najlepszy sprzymierzeniec w doborze sterów.
